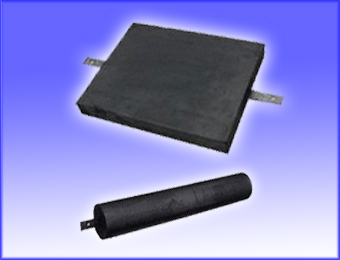

接地模块是一种以非金属材料为主的接地体，它由导电性、稳定性较好的非金属矿物和电解物质组成，增大了接地体本身的散流面积，减小了接地体与土壤之间的接触电阻，具有吸湿保湿能力，使其周围附近的土壤电阻率降低，介电常数增大，层间接触电阻减小，耐腐蚀性增强，因而能获得较小的接地电阻和较长的使用寿命。
性能特点
1） 耐腐蚀、无毒害、使用寿命长、安装方便；
2） 能吸湿保湿、接地电阻低，要比相同尺寸的钢管接地体低22%~40%；
3） 大电流冲击后电阻值不增大，也无变硬、发脆、断裂现象；
4） 在高土壤电阻率地域接地，能有效地降低接地电阻；
5） 接地电阻受季节影响小，阻值能保持长期稳定。
工作原理
本低电阻接地模块内置有金属极芯，与被保护对象的地线相连接，使入地电流迅速泄放到大地，从而获得低的接地电阻。 其机理：增大了接地体本身的散流面积，减小了接地体与土壤层间的接触电阻，具有强吸湿保湿能力，充分发挥了模块材料的导电作用。
技术指标
|
型号
|
外型尺寸
mm
|
重量
kg
|
室温下电阻率Ω·m
|
工频接地电阻Ω
|
工频接地电阻Rj估算式
|
|
JDM1
|
Φ150×800
|
35
|
≤4.5
|
8
|
Rj=0.18ρ
|
|
JDM2
|
500×400×60
|
20
|
≤3.5
|
7
|
Rj=0.16ρ
|
用量计算
根据拟建接地装置埋设地层的电阻率，采用下式计算低电阻接地模块的用量：
JDM1型：垂直埋置，单个模块的接地电阻为：
JDM2型：水平埋置，单个模块的接地电阻为：
并联后的总接地电阻:
式中: ρ—埋置地层的电阻率（Ω·m）；
L—Ⅰ型模块的长（m）；
d—Ⅰ型模块的直径（m）；
h—接地模块的埋置深度（m）；
a，b2--2型模块的长、宽（m）；|
M0—模块调整系数，LTP-JDM1型取0.35 ; LTP-JDM2型取0.33；
n—接地模块个数；
η—模块利用系数，可采用0.55—0.85。
亦可采用技术指标表备注栏所列估算式进行简易计算。
埋设方法
1）低电阻接地模块可进行垂直埋置或水平埋置，埋置深度不宜小于0.6m，一般为0.8m-1.0m。
2）采用几个模块并联埋置时，模块间距不宜小于4m。如条件不允许，可适当放宽。
3）低电阻接地模块的极芯互相并联或与地线连接时，必须进行焊接。要求用同一种金属材料焊接，确保连接的可靠性。焊接长度应不小于100mm，不允许虚焊、漏焊；
4）应在焊接处清除焊渣，涂上一层沥青或防腐漆，以防极芯腐蚀。
注意事项
1） 贮存模块应经常维护，保持一定湿度，避免高温、干燥、暴晒；
2） 运输和安装时，应避免机械力损伤接地模块。选择埋设位置时，应避开可能遭受化学腐蚀及高温影响地段；
3） 回填土时可适量洒水分层夯实；待低电阻接地模块吸湿72小时后测量接地电阻。
4） 在寒冷地区，模块应埋设在冻土层以下。
