电源浪涌保护器(保护级别B)

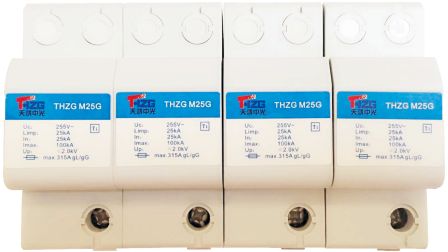

THZG-M25G
产品特点:
◆作为第Ⅰ级电源防雷器使用
◆通流量大,无漏电流
◆多间隙型,能量协调的雷电流防雷器
◆连接端口可用汇流排或导线,组合成1P、2P、3P、4P防雷模块
◆雷电流放电能力可达25KA(10/350μs)
适用范围:
用于低压电源系统第Ⅰ级防雷,与Ⅱ级防雷器配合,组成两级电源防雷系统,安装于LPZ0A-1区域或更高界面,防止低压设备受到过电压的干扰,适用于TNS和TT的单相、三相配电系统。
技术参数:
型号
|
THZG-M25G
|
最大持续运行电压(Uc)
|
255V~
|
最大放电电流(10/350μs) Limp
|
25KA
|
标称放电电流(8/20μs) In
|
100KA
|
短路电流耐受能力
|
2.5KA
|
额定断开续流值
|
500A
|
电压保护级别(Up)
|
≤2 KV
|
响应时间(tA)
|
≤100 ns
|
最大后备熔丝(L)
|
160 A
|
工作温区
|
-40℃··+80℃
|
连接导体截面
|
6-25 mm2
|
安装宽度
|
36mm
|
外壳材料
|
进口热塑性工程塑料,UL94-02
|
测试依据
|
IEC 61643-1;GB18802.1
|
安装支架
|
35mm标准电气导轨
|
防护级别
|
IP20
|
注:本产品可以随意组合成1P、2P、3P、4P
|
