电源浪涌保护器

文章来源:天鸿中光    发布时间:2015-05-29      点击:1949次
 源浪涌保护器(保护级别C

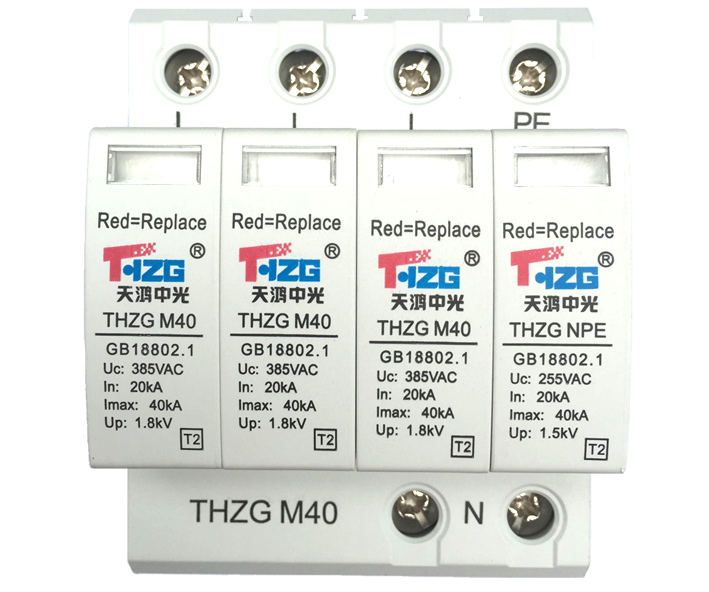

   THZG-M40/3+NPE

产品特点:

◆易于连接,由两部分组成,包括底座和可拔插的防雷模块

◆作为低压电源系统第Ⅱ级电源防雷器使用

◆高放电能力,无功耗,可靠性高,寿命长

◆双重热脱扣装置,提供可靠的保护

◆当故障发生时,检测窗口由绿色变为红色

◆多功能连接端口,可接导线和汇流排

适用范围:

安装于LPZ0B-1或更高界面。防止低压设备受到过压干扰,依据IEC61643-1GB18802.1标准的防雷器。



技术参数:

型号

THZG-M40/3+NPE

标称工作电压 Un

230V~

最大持续运行电压[L-N] Uc

385V~

最大持续运行电压[N-PE]Uc

255V~

标称放电电流(8/20μs) In

20KA

最大放电电流(8/20μs) Imax

40KA

电压保护级别 [L-N] Up

≤1.8KV

电压保护级别 [N-PE] Up

≤1.5KV

响应时间[L-N] tA

≤25ns

响应时间[N–PE] tA

≤100ns

最大后备熔丝  L

32A

工作温区 Tu

-40℃‥+80℃

连接导体截面

2.5-25mm²

安装方式

35mm标准电气导轨

安装宽度

4个标准模块

外壳材料

进口热塑性工程塑料,UL94-V0

测试依据

IEC 61643-1GB18802.1

防护级别

IP20

遥信触点类型*

浮动切换触点

直流切换能力*

DC:48 V/0.2 A

遥信端子横截面积*

≤1.5 mm2
