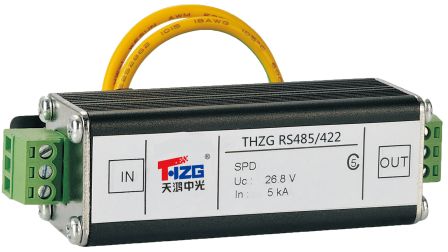

信号防雷器

型号:  THZG RS485,THZG RS422

产品特点:

Ø  快速的电流泄放

Ø  内部具有两级的防雷配合

Ø  快速的响应时间≤1ns

Ø  整体化设计

Ø  螺丝连接端子


适用范围:

适用于RS485、RS422工业控制总线防雷,也可用于其他工作电压小于5V-的防雷。安装于LPZ1-2区或更高界面,防止设备受到过压干扰。



技术参数:

产品型号

THZG RS485

THZG RS422

保护线对数

1

2

标称工作电压Un

24V

最大持续运行电压Uc

26.8V

标称放电电流(8/20μsIn

5A

标称放电电流(8/20μsImax

10A

电压保护级别Up

65V

响应时间tA

1ns

宽带

1MHz

串联电阻Rs

4.7Ω

连接导体截面

1.5mm²

安装支架

35mm标准电气导轨,依据En50022

外壳材料

硬质黑色铝合金GB2408-96 V-0

测试依据

IEC 61643-21GB 18802.21

工作温区

-40℃··+80

防护级别

Ip20

外形尺寸

87*25*25mm
